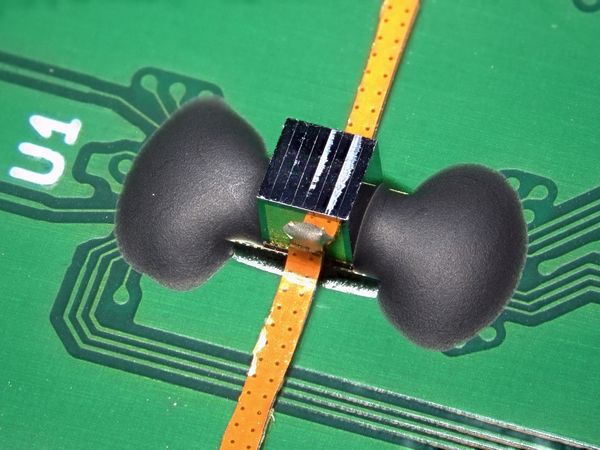

侧向堆叠芯片：为AI提供更多内存带宽的新方案
日本研究人员成功展示了一种侧向堆叠芯片的原型，通过解决复杂的3D集成问题，为AI系统提供了更高的内存带宽和更低的散热压力。
背景：AI的内存瓶颈
随着AI模型规模的指数级增长，传统内存架构逐渐成为性能瓶颈。高带宽内存（HBM）虽然通过垂直堆叠DRAM芯片提升了数据传输速率，但其散热问题日益突出——堆叠层数越多，热量越难散发，导致芯片温度升高、性能下降。
侧向堆叠：一种新的3D集成思路
日本研究团队提出的方案打破了传统垂直堆叠的思维定式，将芯片侧向排列，即让芯片“躺倒”并沿水平方向扩展，而非向上叠加。这种设计的关键在于解决了3D集成中的互连难题：如何在不增加热阻的前提下，实现芯片间的高密度、高带宽连接。
研究团队开发了一种新型的侧向互连技术，通过微小的金属凸块和硅通孔（TSV）将芯片并排连接，形成类似“书架”式的结构。这种布局不仅缩短了芯片间的物理距离，还允许热量通过基板直接散发，避免了垂直堆叠中热量逐层累积的问题。
性能与优势
原型测试结果显示，侧向堆叠方案在带宽密度上比传统HBM提升了约40%，同时芯片工作温度降低了15°C以上。这意味着AI加速器（如GPU或NPU）可以在更低的功耗下获得更快的数据吞吐，尤其适合需要频繁访问大容量内存的深度学习训练和推理场景。
此外，该方案对现有制造工艺的兼容性较好，无需全新的设备投入，有望在2-3年内实现商业化。不过，研究团队也指出，侧向堆叠会占用更大的水平面积，在空间受限的移动设备中可能不如垂直堆叠有优势。
行业影响与展望
当前，HBM市场由三星、SK海力士和美光主导，它们正竞相推出更高层数的垂直堆叠产品（如HBM3E）。侧向堆叠的出现提供了一条差异化技术路径，尤其适合对散热要求严苛的数据中心AI服务器。
值得注意的是，这项技术并非要取代垂直堆叠，而是与之互补。未来，我们可能会看到混合堆叠架构：将侧向堆叠用于高带宽缓存层，垂直堆叠用于大容量存储层，从而在功耗、带宽和容量之间取得更优平衡。
对于AI开发者而言，这意味着更快的模型训练速度和更低的推理延迟。随着该技术的成熟，AI芯片的内存墙问题有望得到进一步缓解。
