3D芯片技术纪录再刷新：混合键合实现百万级连接
法国研究人员在3D芯片堆叠技术领域取得重大突破，创造了新的连接密度纪录。这项名为混合键合（Hybrid Bonding） 的技术，能够在垂直堆叠的两层芯片之间实现数百万个高密度互连，为下一代高性能计算、人工智能加速器和先进存储器铺平道路。
什么是混合键合？

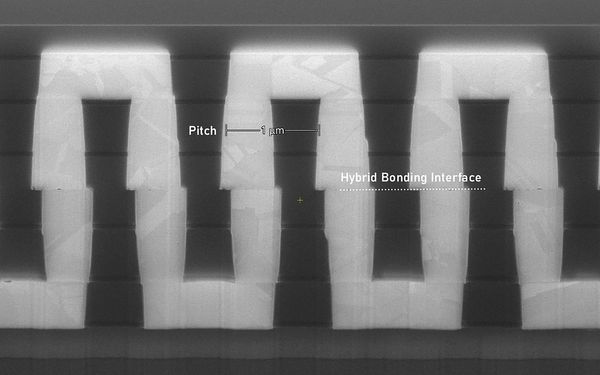

混合键合是一种先进的芯片封装技术，它通过将两片裸晶圆（die）精确对齐并加热加压，使金属触点（通常是铜）直接熔合，同时周围的介电材料也键合在一起。与传统的微凸点（micro-bump）技术相比，混合键合能实现更小的间距（pitch）和更高的连接密度。
突破纪录
来自法国研究机构CEA-Leti 的团队实现了间距仅为 0.5微米（500纳米）的混合键合，这意味着每平方毫米可容纳 超过400万个 独立连接。这一密度较此前业界领先的1微米间距（约100万连接/平方毫米）提升了约4倍。
技术意义
更高的连接密度直接带来两大好处：
- 带宽提升：更多并行数据通道可大幅增加芯片间的数据传输速率，对于需要大量数据搬运的AI训练和推理任务至关重要。
- 功耗降低：更短的互连距离和更低的寄生电容可减少信号传输能耗，有助于缓解高性能芯片的散热压力。
行业影响
混合键合技术近年来成为半导体巨头竞相争夺的制高点。台积电（TSMC）在其3D Fabric平台中采用类似技术，用于整合系统级芯片（SoIC）；英特尔（Intel）也在Foveros Direct中推广混合键合。CEA-Leti的这一成果表明，实验室层面的工艺能力已远超当前量产水平，为未来3D芯片的密度极限提供了参考。
挑战与前景
尽管纪录令人振奋，但将0.5微米间距的混合键合从实验室推向量产仍面临诸多挑战：
- 对准精度：晶圆键合需达到纳米级对准误差，对设备精度要求极高。
- 热管理：密集互连产生的热量可能导致热应力，影响可靠性。
- 良率控制：数百万个连接中任何一处失效都可能影响整体性能。
业界预计，该技术有望在 2027-2028年 进入商业化阶段，届时将推动AI加速器、高性能CPU和HBM（高带宽存储器）的集成度再上台阶。
